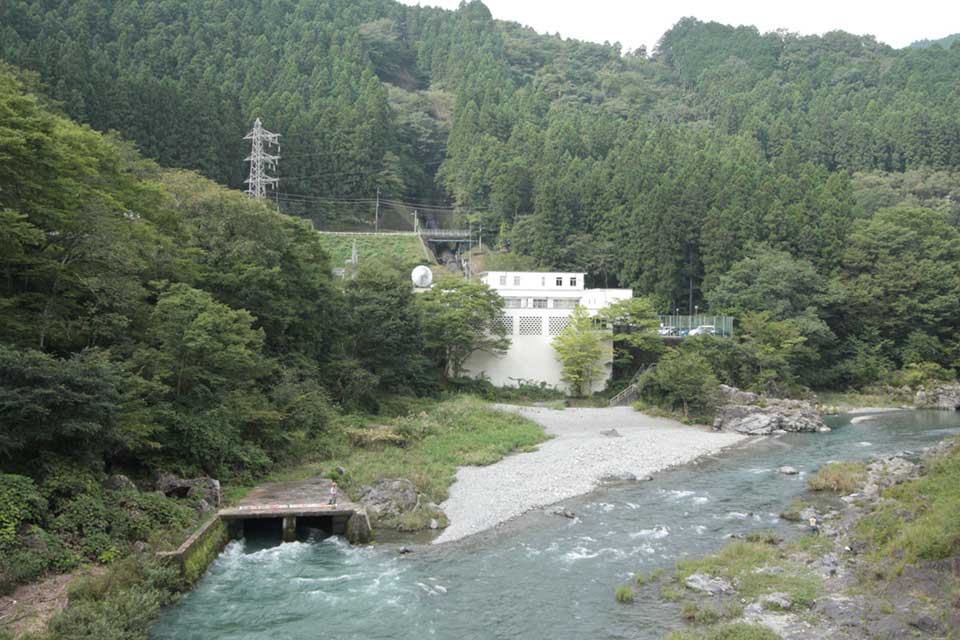

多摩川第三発電所
多摩川第三発電所は、東京都青梅市にある発電所です。
白丸調整池から導水路を通じて送られた水を利用して発電を行っています。
また、東京都交通局発電事務所が併設されています。
多摩川第三発電所

運用開始年月 | 昭和38年2月 |
---|---|
発電方式 | ダム水路式 |
流域面積 | 397.0km2 |
最大出力 | 16,400kW |
最大使用水量 | 28.00m3/s |
最大有効落差 | 70.55m |

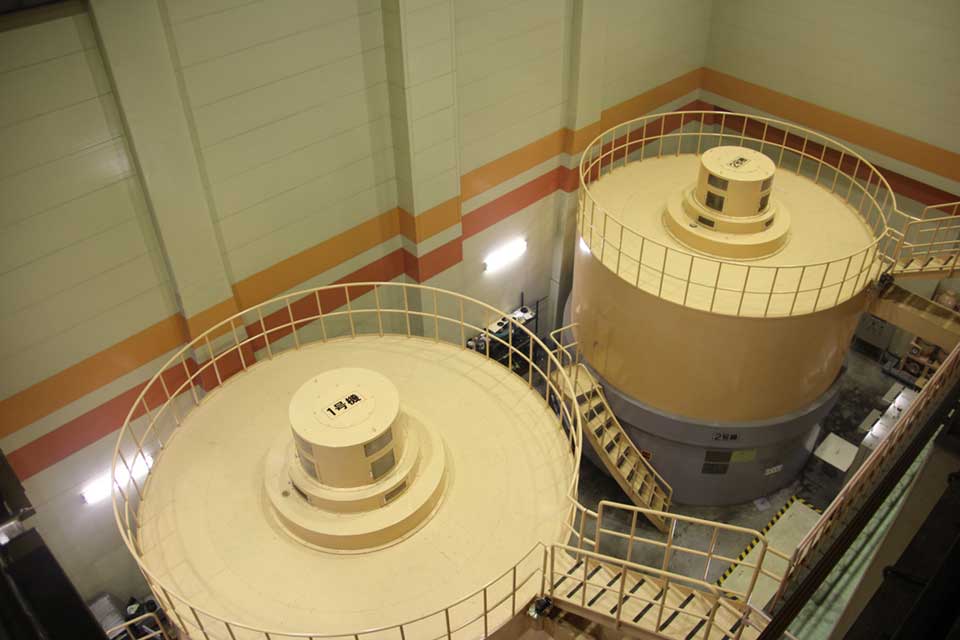

2台の水車発電機

(動画約10秒)
水車 | 立軸フランシス水車 出力 8,500kW 2台 |
---|---|
発電機 | 立軸三相同期発電機 出力 9,500kVA 電圧 11,000V 2台 |

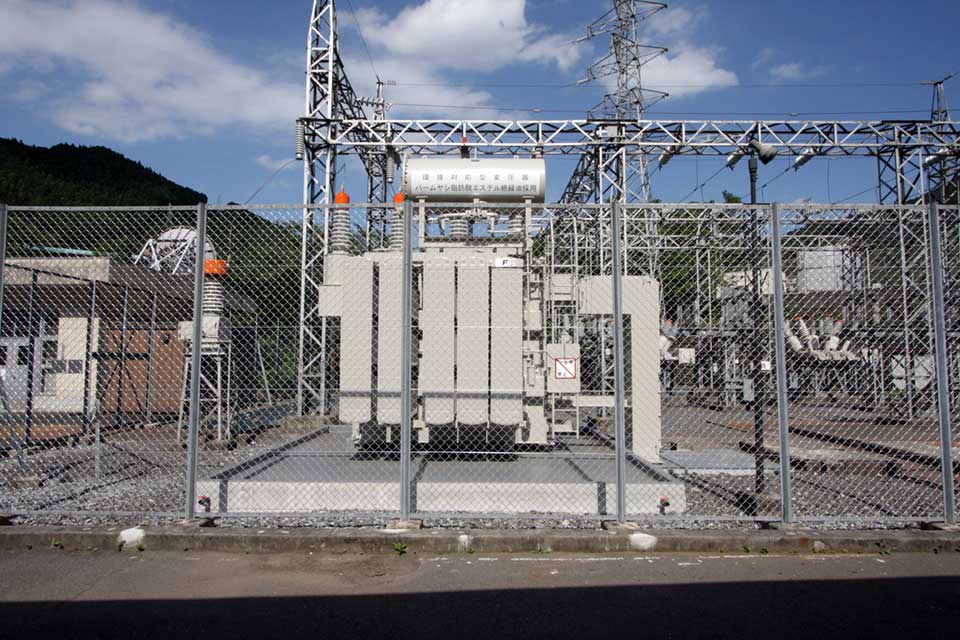

環境に配慮した植物油を利用した変圧器

主要変圧器 | 三相内鉄型 環境対応型屋外油入自冷式 (パームヤシ脂肪酸エステル絶縁油を使用) 容量 19,000kVA 1台 |
---|---|
主要遮断器 | ガス遮断器 電圧 72kV 電流 1,200A 遮断電流 31.5kA 2台 |
